Fraumünsterstrasse, Zürich

Das Gebäude befindet sich an bester Lage in Zürich. Nun steht ein Umbau an. Dazu benötigt der zuständige Architekt verlässliche Planungsgrundlagen. Unserer Meinung nach ist eine Gebäudevermessung und Auswertung in 3D die optimale und effizienteste Lösung um den IST Zustand zu erfassen und wiederzugeben.

Die VDE hat das Gebäude mittels 3D Laserscanner aufgenommen. Damit die Liegenschaft zeitnah erfasst werden konnte haben wir Verstärkung aus unserer Partnerfirma Osterwalder Lehmann Ingenieure und Geometer AG erhalten. Mit zwei Laserscannern im Einsatz konnte wir das Gebäude innert einer Woche aufnehmen.

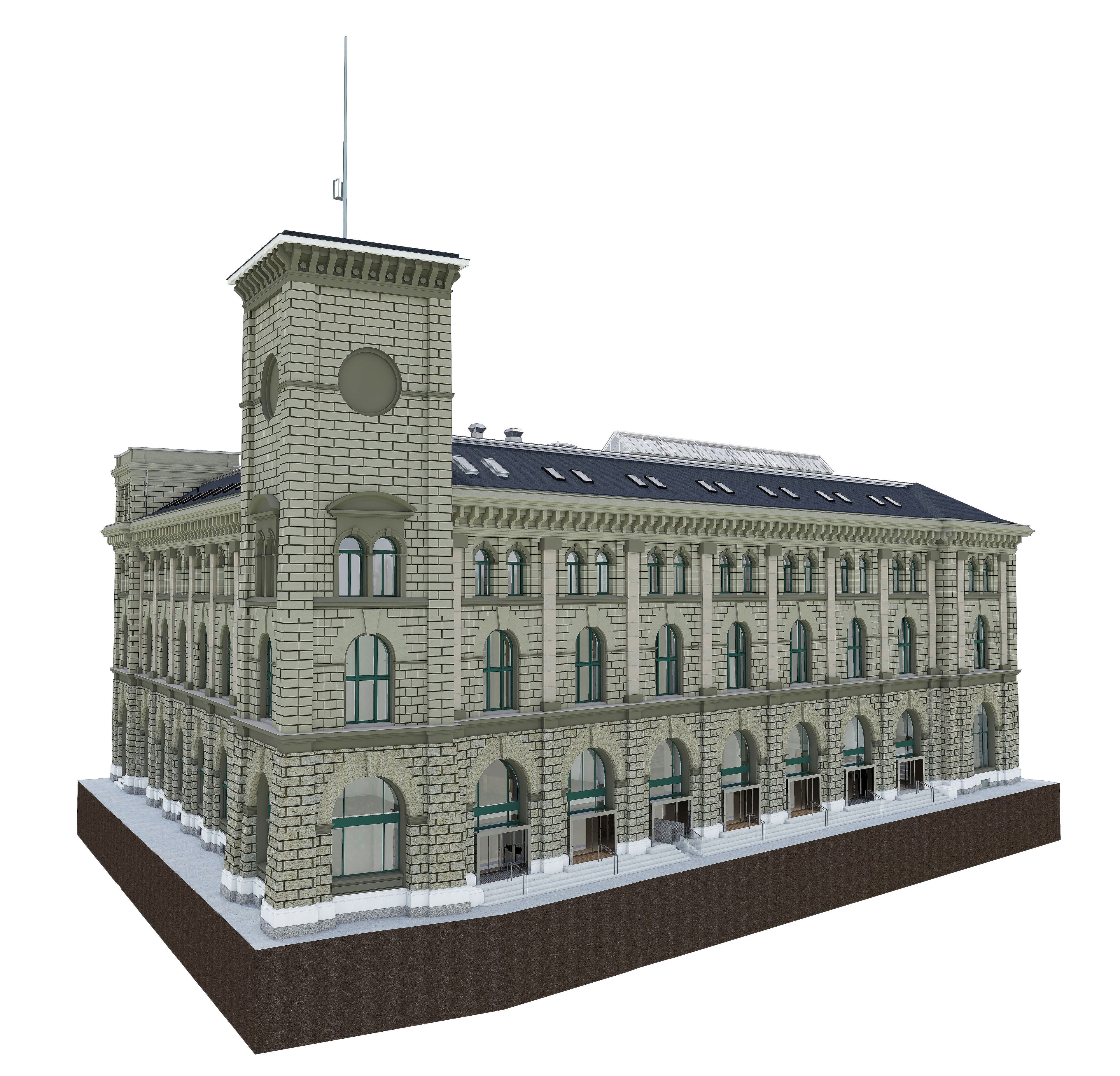

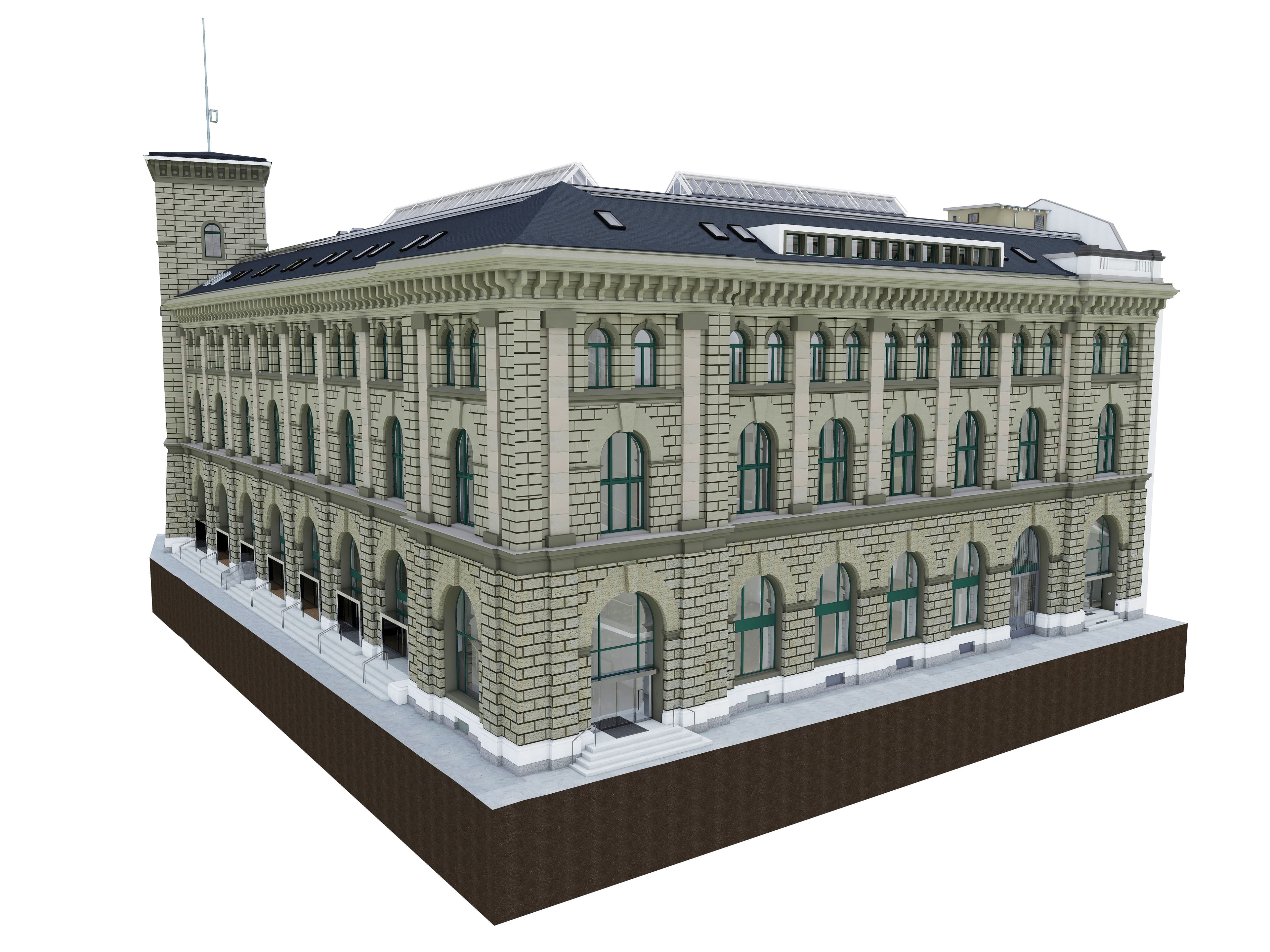

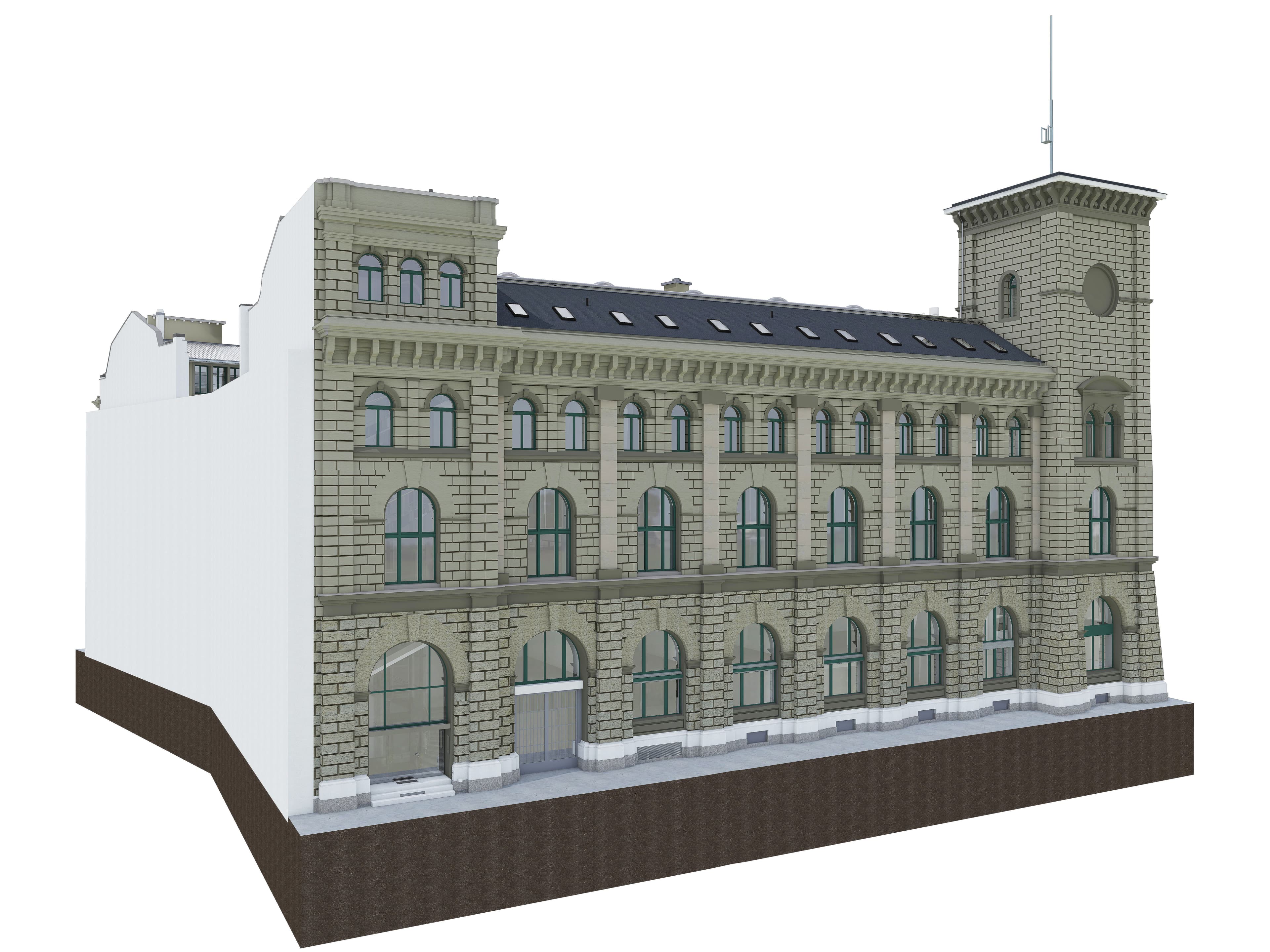

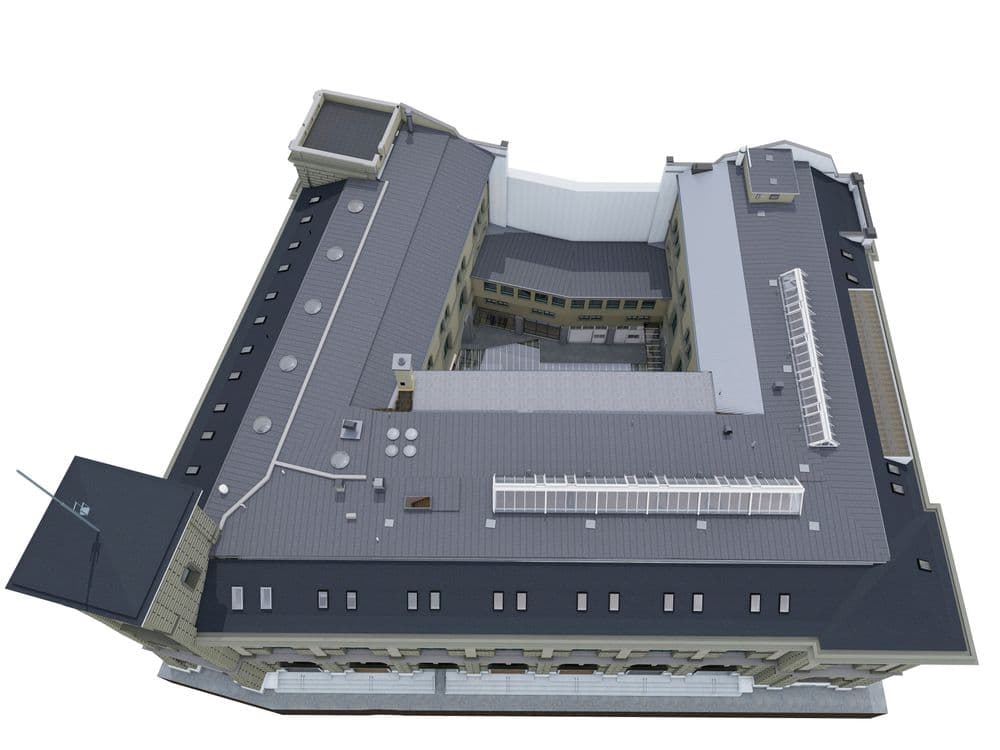

Für die Auswertung in 3D ArchiCAD hat ein Team von 14 Mitarbeitern zusammengearbeitet. Das Resultat lässt sich sehen. Wir liefern dem Kunden ein hochpräzises 3D Modell inklusive gelayouteten 2D Grundrissen, Fassadenansichten und Schnitten.

Zusätzliche wurden punktuell heruntergehängt Decken in den Plänen Mehrschicht modelliert damit sich der Deckenaufbau auch im 3D Modell wiederspiegelt.
